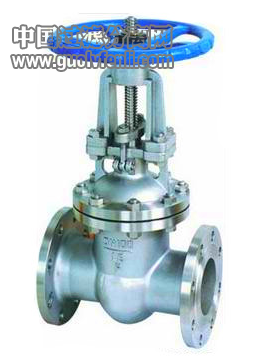

ZBPZ44Y自动补尝平衡式双平板闸阀 产品工作原理和用途： 自动补偿平衡式双平板闸阀是一种结构新颖的闸阀产品,它具有启闭力矩小、速度快、振动小、使用寿命长、操作安全可靠等特点,主要用于气、液体输送管道的切断或泄放。 产品结构特点： 1、阀门采用两块互相平行的闸板及其楔紧装置组成的密封结构取代传统的楔式闸阀结构。 2、阀门密封机构各零件互相分离，即使在温度变化时引起变形也仍能保证密封，且不会因高温膨胀而使闸板挤住打不开。 3、阀门密封采用耐磨、耐腐蚀材料制成，延长了阀门的使用寿命。 4、在高温、高压情况下，进口一侧闸板设计为可泄压方式、防止由于温度变化而引起的腔内压力异常升高的现象，保证使用安全。 5、全封闭结构，防护性能好，可全天候使用。 产品性能参数： 压力等级 常温下压力试验（MPa） 适用温度℃ 适用介质 壳体 左密封 右密封 低压密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型 公称压力（MPa） 1.6 2.4 1.76 1.76 0.6 -29～250 -46～121 -29～121 含H2O和Co2500Mg/m3的介质 石油、天然气、水等 2.5 3.75 2.75 2.75 0.6 4.0 6.0 4.4 4.4 0.6 6.4 9.6 7.04 7.04 0.6 磅级Lb 150 3.1 2.3 2.3 0.6 300 7.6 5.52 5.52 0.6 产品主要零件材料： 零件名称 阀体、阀盖 闸板 阀杆 阀座 阀杆螺母 密封圈 填料 密封脂 “基本”型 WCB 合金钢（特殊处理） 不锈钢 焊硬质合金 铝青铜 填充四氟 填充四氟膨胀石墨 耐油密封脂 “抗硫”型 抗硫不锈钢 抗硫密封脂 产品主要尺寸： 公称PN （MPa） 尺寸 DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 1.6 L 250 265 280 300 325 350 400 450 500 550 600 650 700 800 H 417 452 530 607 614 850 1060 1225 1415 1630 1780 2050 2181 2599 D0 240 240 280 300 300 350 400 450 500 500 600 720 720 720 重量Kg 22 30 44 47 76 96 160 228 300 388 566 900 958 1410 2.5 L 250 265 280 300 325 350 400 450 500 550 600 650 700 800 H 417 452 567 590 756 880 1041 1260 1415 1630 1780 2050 2181 2599 D0 240 240 280 320 320 400 400 450 500 500 600 720 720 720 重量Kg 23 32 46 67 78 112 218 290 324 423 566 900 958 141 4 L 250 280 310 350 400 450 550 650 750 850 950 1050 1150 1350 H 417 452 567 590 776 885 1065 1250 1531 1700 1770 1820 1880 2200 D0 240 240 280 320 350 400 500 550 640 640 640 680 680 680 重量Kg 28 35 47 68 115 150 235 374 550 890 1235 1400 1506 1780 6.4 L 250 280 310 350 400 450 550 650 750 850 950 H 505 545 605 665 780 980 1120 1332 1680 1745 1820 D0 280 280 320 400 400 450 550 550 640 640 680 重量Kg 44 64 84 119 174 266 388 500 550 898 1234
