FsD643X气动粉体专用蝶阀 上海气动蝶阀厂家 上海高压阀门厂供FsD643X气动粉体专用蝶阀

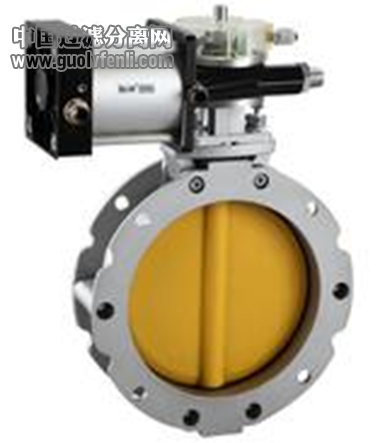

        FsD643X气动粉体专用蝶阀由两个采用重力浇铸而成的半阀体组成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，具有良好的密封性。顶部及底部相同的圆法兰，具有一个顶部法兰以及一个折边部件，适用于一根柔性套管。 紧凑的结构、超轻的重量，使您安装使用更加方便；工业化的设计加上复合阀板的使用提供了最好的密封效果和最长的使用寿命。

粉体蝶阀主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓。可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截流以及气动传输干性物料。可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方，以及连接气动输送管道。由于此阀门的特殊结构以及工程材料的运用，它始终是一个非常经济且极高效的选择。
产品性能参数

型号
 公称压力PN/Mpa
 试验压力/Mpa
 适用温度/℃
 适用介质

壳体试验
 密封试验

FsD643X
 1.0
 1.5
 1.1
 ≤120根据橡胶品种
 灰、粉尘空气混合物、渣水混合物

产品主要零部件材料

零件名称
 阀体
 蝶板
 阀杆
 阀座
 填料

材料
 灰铸铁
 球墨铸铁（表面处理）
 2Cr13
 NBR
 V型密封圈

产品主要尺寸

公称通径DN/mm
 尺寸/mm

D
 D1
 D2
 Z-φd
 b
 L
 L1
 L2
 H
 H1
 H2

50
 165
 125
 102
 4-φ18
 20
 203
 190
 102
 286
 70
 130

65
 185
 145
 122
 4-φ18
 20
 203
 190
 102
 306
 100
 150

80
 200
 160
 133
 8-φ18
 22
 203
 190
 102
 331
 120
 175

100
 220
 180
 158
 8-φ18
 24
 127
 190
 116
 378
 135
 205

125
 250
 210
 184
 8-φ18
 26
 140
 190
 116
 395
 145
 205

150
 285
 240
 212
 8-φ23
 26
 267
 197
 140
 432
 156
 235

200
 340
 295
 268
 8-φ23
 28
 250
 197
 140
 524
 186
 327

250
 395
 350
 320
 12-φ23
 28
 250
 280
 220
 650
 215
 370

300
 445
 400
 370
 12-φ23
 28
 270
 280
 220
 680
 263
 400

350
 505
 460
 430
 16-φ23
 30
 290
 406
 280
 821
 298
 470

400
 565
 515
 482
 16-φ23
 32
 310
 406
 280
 866
 335
 515
