品牌:上海枚耶阀门
起订:1个
供应:99个
发货:1天内
名 称：不锈钢法兰闸阀
型 号：Z41W
口 径：15-600
压 力：1.0-6.4Mpa
材 质：不锈钢
厂 家：上海枚耶阀门有限公司
电 话：021-51875832/18019239053
Q Q : 2058989009
参 数：详见http://www.famen163.com/productintro/3483.htm

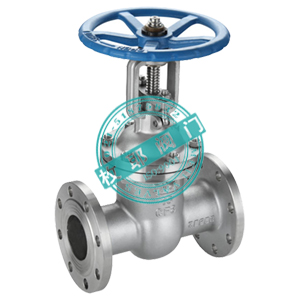

实 拍：
| Z41W不锈钢法兰闸阀部件材质： |
|
零件名称 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
|
阀体/阀盖 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
闸板 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
阀杆 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
阀杆螺母 |
铝青铜 |
|||
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
|
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
|
压盖 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
螺栓 |
不锈钢 |
|||
|
螺母 |
不锈钢 |
|||
|
手轮 |
球墨铸铁、铸钢 |
|||
| Z41W不锈钢法兰闸阀技术参数： |
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
||||||
|
GB12234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 HB/T9092 |
||||||
|
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
||||
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
||||
|
水密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
||||
|
上密封试验 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
||||
|
气密封试验 |
0.4-0.7 |
|||||||||
