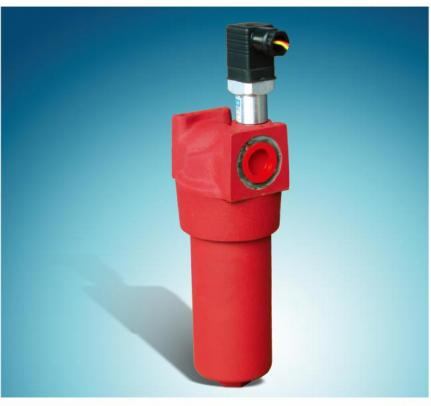

鑫达供应LPFBN/HC280DE10B1.X LPF 低压管路过滤器
该过滤器--------流量至280L/min
该过滤器--------压力等级至25和50bar
该过滤器--------材料：钢QT450
一、LPF 低压管路过滤器概述：
1、鑫达LPF系列回油过滤器主要用于液压系统中回油的精过滤。
2、本过滤器可直接安装在油箱盖板上。
3、该过滤器上装有污染发讯器（目视或电信号指示），用于本过滤器中的滤芯被污染物堵塞时发出讯号指示，以便维修人员更换滤芯。
4、滤芯采用玻璃纤维材料折叠而成，具有过滤精度高、
通油量大原始压力损失小、纳污容量大等优点。
5、玻璃纤维材料的滤芯过滤精度：3、5、10、20μm。
金属网材料的滤芯过滤精度：25、50、100、200μm。
6、流向：入口在侧面，出口垂直向中下。
使用温度：-10℃ ℃~+100℃ .
7、旁通阀开启压力：ΔP=3bar+0.5bar。
8、适用介质：矿物油、润滑油等。
9、用于水介质过滤时请与厂方联系。
二、型号说明：
|
LPF |
BN/HC |
280 |
D |
E |
10 |
D |
1 |
X |
/-24 |
|
（1） |
（2） |
（3） |
（4） |
（5） |
（6） |
（7） |
（8） |
（9） |
（10） |
（1）、代表过滤器形式
（2）、代表滤芯材料：BN/HC 玻璃纤维，
W/HC 不锈钢金属网
（3）、壳体规格/材料：碳钢 60，110，140，160，140，260（4）、工作压力：D=25bar
G=50bar
（5）、连接形式/连接尺寸：E
（6）、过滤精度μm：BN/HC(3、5、10、20)
W/HC(25、50、100、200)
（7）、污染发讯器形式：Y--发讯器接口带塑料螺塞，
A--发讯器接口带钢制螺塞，
B—目视发讯器，C—电气发讯器，D—目视/电气发讯器。
（8）、型式代号：1—标准连接。
(9)、型号代号：X—提供最新版。
（10）、补充说明：V—氟橡胶密封，过滤器适用于易迅速生物分解的油和磷酸酯（HFD-R）
L—带相应电压的指示灯（24V、48V、110V、220V）
KB—无旁通阀
B—旁通阀有特殊开启压力（B1=1bar，B6=6bar）
