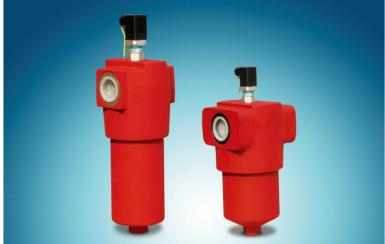

鑫达供应DFBN/HC60G10B1.X DF高压过滤器
该过滤器--------流量至1300L/min
该过滤器--------压力等级至30-660 420 bar
660-1320 315bar
该过滤器--------QT450/碳钢
一、DF高压过滤器
概述：
1、鑫达RF系列回油过滤器主要用于液压系统中回油的精过滤。
2、本过滤器可直接安装在油箱盖板上。
3、该过滤器上装有污染发讯器（目视或电信号指示），用于本过滤器中的滤芯被污染物堵塞时发出讯号指示，以便维修人员更换滤芯。
4、滤芯采用玻璃纤维材料折叠而成，具有过滤精度高、
通油量大原始压力损失小、纳污容量大等优点。
5、玻璃纤维材料的滤芯过滤精度：3、5、10、20μm。
金属网材料的滤芯过滤精度：25、50、100、200μm。
6、流向：入口在侧面，出口垂直向中下。
使用温度：-10℃ ℃~+100℃ .
7、旁通阀开启压力：ΔP=3bar+0.5bar。
8、适用介质：矿物油、润滑油等。
9、用于水介质过滤时请与厂方联系。
二、型号说明：
|
DF |
BN/HC |
60 |
G |
L |
10 |
B |
1 |
X |
/-24 |
|
（1） |
（2） |
（3） |
（4） |
（5） |
（6） |
（7） |
（8） |
（9） |
（10） |
（1）、代表过滤器形式
（2）、代表滤芯材料：BN/HC 玻璃纤维，
W/HC 不锈钢金属网
（3）、壳体规格/材料：铸钢QT450的有（30，60，110，160，240，330，660，950，1300）钢焊接的有（2600，4000，5200，6500，7800，15000）
（4）、工作压力：B=10bar(规格30,2600-15000)
D=25bar(规格60-1300)
（5）、连接形式/连接尺寸：B=G1/2，C=G3/4，E=G1（1/4），G=G2，L=SAE DN50(2”)，N=SAE DN 80(3”)，
O=SAE DN 90(3 1/2”)，P=SAE DN 100(4”)，
R=SAE DN 100，U=DIN DN 125，V=DIN DN 150，W=DIN DN 200，X=DIN DN 250，Y=DIN DN 300，
Z=根据用户需要定制。
（6）、过滤精度μm：BN/HC(3、5、10、20)
W/HC(25、50、100、200)
（7）、污染发讯器形式：Y--发讯器接口带塑料螺塞，
A--发讯器接口带钢制螺塞，
B—目视发讯器，C—电气发讯器，D—目视/电气发讯器。
（8）、型式代号：1—标准连接。
(9)、型号代号：X—提供最新版。
（10）、补充说明：V—氟橡胶密封，过滤器适用于易迅速生物分解的油和磷酸酯（HFD-R）
L—带相应电压的指示灯（24V、48V、110V、220V）
KB—无旁通阀
B—旁通阀有特殊开启压力（B1=1bar，B6=6bar）
